一、碟管式反滲透膜組件

碟管式反滲透膜組件是專門針對垃圾滲濾液處理開發的，至今已有20多年，其占據了全球75%的垃圾滲濾液處理市場份額。碟管式 反滲透膜組件非常適用于污染物濃度髙、含鹽量高、常規工藝處理難度大、出水 水質要求高或回用的水處理領域如垃圾填埋場、垃圾中轉站滲濾液處理;R0濃水處理;垃圾發電廠、煤礦、化工、天然氣場、油田廢水處理、回收分離（物料分離 濃縮）、零排放工藝、海水淡化等。

二、碟管式反滲透膜結構

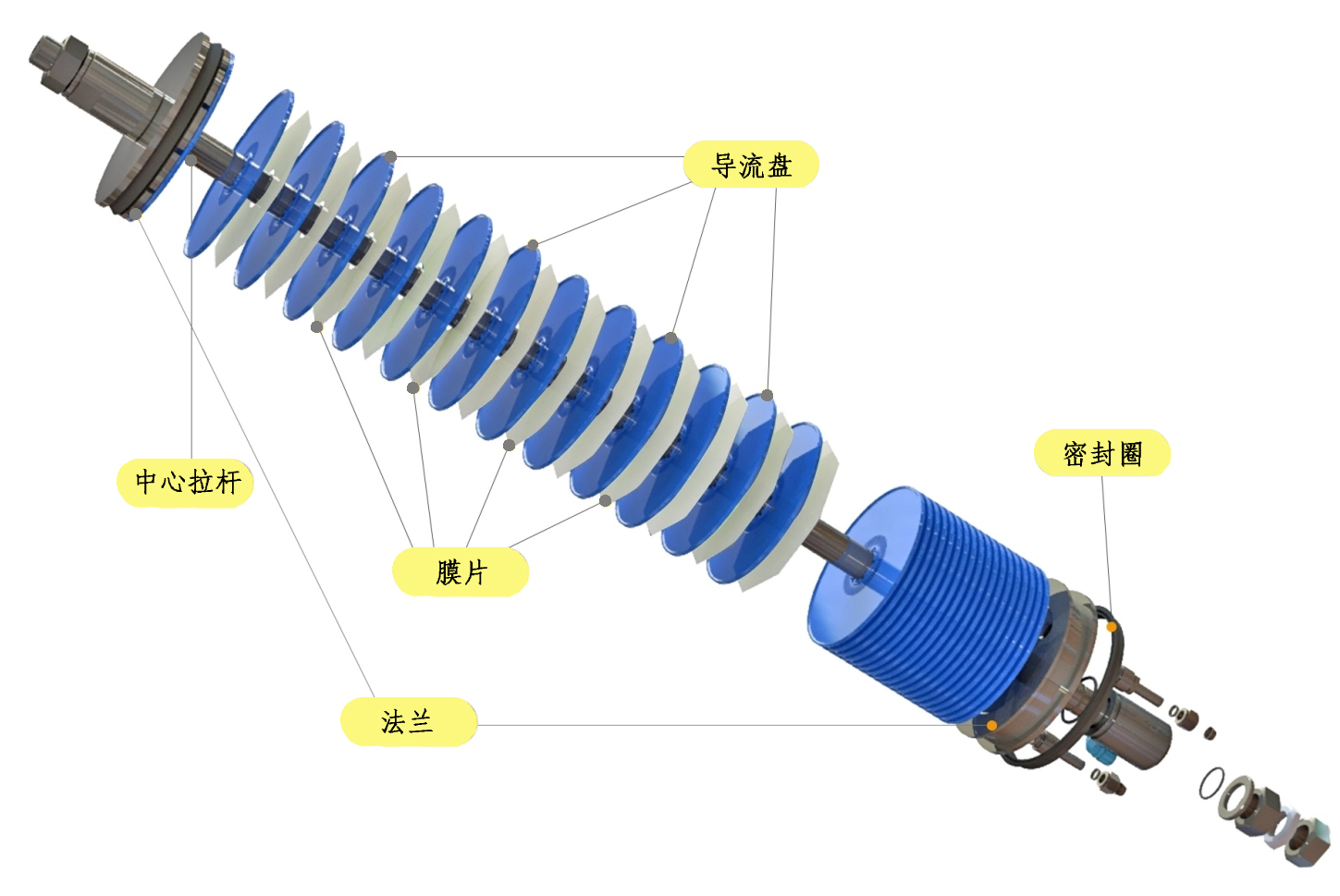

碟管式反滲透膜組件主要由碟片式膜片（過濾膜片）、導流盤、0形橡膠墊 圈、中心拉桿、外殼、兩端法蘭、各種密封件及連接螺栓等部件組成。把過濾膜片 和導流盤疊放在一起，用中心拉桿和端部法蘭進行固定。然后置入耐壓外殼中， 就形成了碟管式膜組件。膜柱中各個部件有不同的作用。膜片由兩張同心環狀 反滲透膜組成，膜中間夾著一層絲狀支架，這三層換裝材料的外環相接，內環開口，為凈水出口。導流盤（替代了卷式膜中的網狀支撐層）將膜片夾在中間，但 不與膜片直接接觸，加寬了流體通道。導流盤表面有一定方式排列的凸點，在高 壓下使?jié)B濾液形成湍流作用，增加透過速率和自行清洗功能。O形橡膠墊圈套 在中心拉桿上，置于導流盤梁側的凹槽內，起到支撐膜片、隔離污水和凈水的作用。凈水在膜片中間沿絲狀支架流道中心拉桿外圍，通過凈水出口排出。

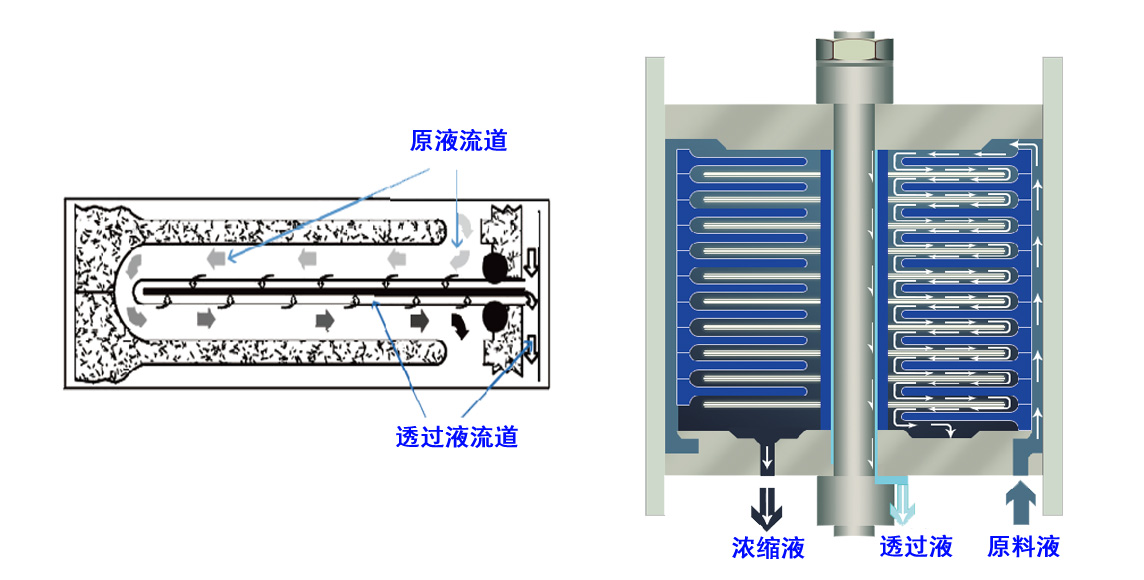

原液流道:碟管式膜組件具有專利的流道設計形式，采用開放式流道，料液通過人口進人壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中，被處理的液體以最短的 距離快速流過濾膜，然后180°逆轉到另一膜面，再?gòu)膶?dǎo)流盤中心的槽口流人到下一個導流盤，從而在膜表面形成由導流盤圓周_圓心_圓周一圓心的雙S形路線，濃縮液最后從進料端法蘭處流出。碟管式膜組件兩導流盤間距4mm,導流盤表面有一定方式排列的凸點。這種特殊的水力學設計使料液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而可有效避免膜堵塞和濃差極化現象，成功地延長了膜片的使用壽命;清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組件適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。

透過液流道:過濾膜片由兩張同心環狀反滲透膜組成，膜中間夾著一層絲狀支架，使通過膜片的凈水可以快速流向出口。這三層環狀材料的外環 用超聲波技術焊接，內環開口，為凈水出口。滲透液在膜片中間沿絲狀支架流到 中心拉桿外圍的透過液通道，導流盤上的0形密封圈防止原水進入透過液通道。透過液從膜片到中心的距離非常短，且對于組件內所有過濾膜片均相等。

三、蝶管式反滲透膜特點

蝶管式反滲透膜組件具有以下特點：

1、最低程度的膜結垢和膜污染。碟管式膜組件具備2mm開放式寬流道及獨特的帶凸點導流盤，料液在組件中形成湍流狀態，最大程度減少了膜表面結垢、污染及濃差極化現象的產生，使得膜組件即使在高壓200bar的操作壓力下 也能體現其優越的性能。

2、膜使用壽命長。碟管式膜組件有效避免膜的結垢，膜污染減輕，使反滲透膜的壽命延長。膜組件的特殊結構及水力學設計使其易于清洗，清洗后通量恢復性非常好，從而延長了膜片壽命。工程實踐表明，在滲濾液原液處理中，一級碟管式膜片壽命可長達3年甚至更長;接在其他處理設施（如MBR)后壽命更 長達5年以上，這是一般的反滲透處理系統無法達到的。

3、組件易于維護。碟管式膜組件采用標準化設計，組件易于拆卸維護，打開膜組件可以輕松檢査維護任何一片過濾膜片及其他部件，維修簡單。當零部件數量不夠時，組件允許少裝一些膜片及導流盤而不影響整體使用，這是其他形式膜組件無法達到的。

4、過濾膜片更換費用低。碟管式膜組件內部任何單個部件均允許單獨更換。過濾部分由多個過濾膜片及導流盤裝配而成，當過濾膜片需更換時可進行 單個更換，對于過濾性能好的膜片仍可繼續使用，從而最大程度降低了換膜成本。
